Τομέας εφαρμογής του ISO | K15-K30 | ||
Υλικό | Καρβίδιο βολφραμίου, κράμα κοβαλτίου βολφραμίου, | ||
Ακρίβεια | 0.0050.01mm | ||
Επίστρωμα | AlTiN, TiAlN, TiAISI, TiSiN, κασσίτερος, DLC, νανο, διαμάντι | ||
Χημική σύνθεση | Κοβάλτιο 9.5-10.5 Wc+other 89.5-90.5 | ||
HRC | HRC45 HRC55 HRC58 HRC60 HRC65 | ||
Κατάλληλος για | χυτοσίδηρος, χάλυβας άνθρακα, χάλυβας φορμών, ανοξείδωτο, κράμα τιτανίου, χάλυβας εργαλείων, και υποβαλλόμενος σε θερμοθεραπεία χάλυβας |
Τυποποιημένα μεγέθη του καρβιδίου Endmills 4 φλαούτων
Προδιαγραφές (χιλ.) | |||
Συνεχές ρεύμα | Ds | Lc | Λ |
Φ0.5 | 4 | 1 | 50 |
Φ0.8 | 4 | 2 | 50 |
Φ1 | 4 | 3 | 50 |
Φ1.5 | 4 | 5 | 50 |
Φ2 | 4 | 5 | 50 |
Φ2.5 | 4 | 8 | 50 |
Φ3 | 4 | 8 | 50 |
Φ3.5 | 4 | 10 | 50 |
Φ4 | 4 | 10 | 50 |
Φ5 | 6 | 15 | 50 |
Φ6 | 6 | 15 | 50 |
Φ8 | 8 | 20 | 60 |
Φ10 | 10 | 25 | 75 |
Φ12 | 12 | 30 | 75 |
Φ14 | 14 | 35 | 83 |
Φ16 | 16 | 40 | 100 |
Φ18 | 18 | 40 | 100 |
Φ20 | 20 | 45 | 100 |
Φ25 | 25 | 45 | 110 |
3. Επίστρωμα
Επίστρωμα |
Χρώμα |
Θερμοκρασία επιστρώματος |
Πάχος (um) |
HV |
Θερμοκρασία εφαρμογής |
Συντελεστής τριβής |
TiAlN |
Πορφυρός-γκρίζος | <600> | 3-5 | 3300 | 800 °C | 0,3 |
AlTiN | Μαύρος | <600> | 3-5 | 3500 | 900 °C | 0,3 |
TiSiN | Χαλκός | <600> | 3-5 | 3500 | 1500 °C | 0,4 |
Νανο | Μπλε | <600> | 3-5 | 3800 | 1200 °C | 0,4 |
CrN | Ασημένιος γκρίζος | <480> | 2-2.5 | 2500 | 700 °C | 0,3 |
4. Συσκευασία

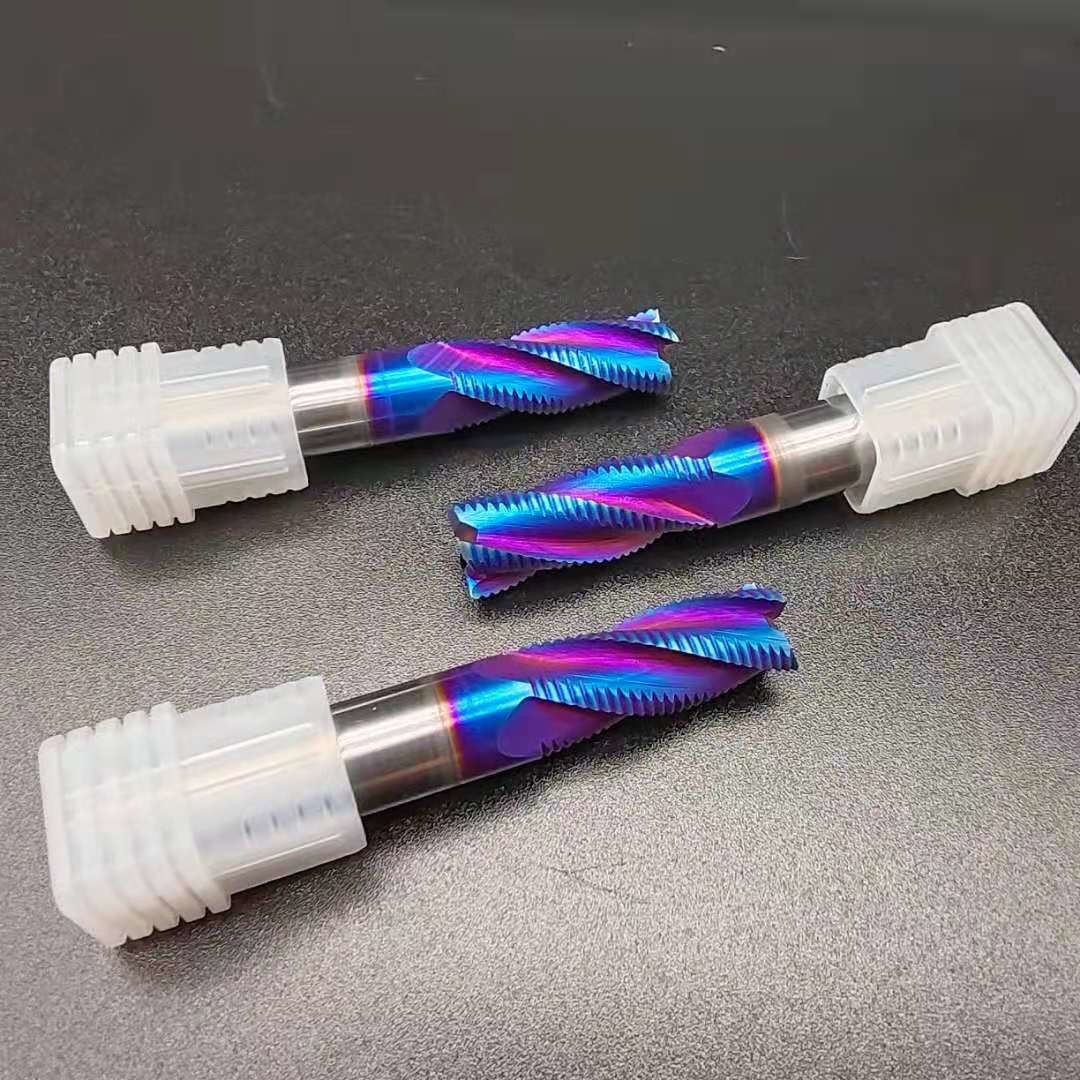

Εμπορικό σήμα τυπωμένων υλών λέιζερ στην κνήμη κοπτών, 1 PC σε έναν πλαστικό σωλήνα, 10 PC ανά ομάδα
5. Χρόνος παράδοσης
Κρατήστε το απόθεμα για τους κανονικούς τύπους
Δείγματα: 3 - 5 ημέρες
Κανονικές διαταγές: 7 - 10 ημέρες
Τυποποιημένα μεγέθη:
Διατάξτε το αριθ. | Dia φλαούτων (δ) | Τέμνον μήκος (λ) | Dia κνημών (δ) | Γενικό μήκος (L) |
1.0×2.5×4D×50L | 1.0 | 2.5 | 4 | 50 |
1.5×4×4D×50L | 1.5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2.0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2.5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3.0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3.5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4.5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5.0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5.5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6.0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6.5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7.0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7.5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8.0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8.5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9.0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9.5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10.0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10.5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11.0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11.5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12.0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13.0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14.0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15.0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16.0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17.0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18.0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19.0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20.0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25.0 | 40 | 25 | 100 |
