Κόπτης καρβιδίου endmill
επίπεδος μύλος τελών 3 φλαούτων
Επιλογή HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Επιλογή επιστρώματος: AITiN, AICrSiN, AITiCrSIN, TiSiN, naco-ΜΠΛΕ
Υλικά που κόβονται: αρχικός χάλυβας, χυτοσίδηρος, αργίλιο, χαλκός, γραφίτης, πλαστικά,
Το τιτάνιο, κράμα, σκληραίνει το χάλυβα, το ανοξείδωτο, HSS κ.λπ.
Κωδικοποιήστε το αριθ. |
Diamter δ |
Τέμνον μήκος λ |
Συνολικό μήκος Λ |
Κνήμη Δ |
Φλάουτα Ζ |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. Εφαρμογή
Χρησιμοποιημένος για τον τέμνοντα χάλυβα άνθρακα, το χάλυβα εργαλείων, το χάλυβα φορμών, το ανοξείδωτο, το κράμα τιτανίου, το χαλκό, το χυτοσίδηρο και το αλουμίνιο, κ.λπ.
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
Βαθμός καρβιδίου | Τεχνικές λεπτομέρειες της ράβδου καρβιδίου βολφραμίου |
10U | Κοβάλτιο: 10% σπάνιο στοιχείο WC 89%: 1% HRA: 90.5°Grain μέγεθος: 0.75um |
12U | Κοβάλτιο: 12% σπάνιο στοιχείο WC 85%: 3% HRA: 92.5°Grain μέγεθος: 0.4um |
K40 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93°Grain μέγεθος: 0.4um |
K44 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93.5°Grain μέγεθος: 0.4um |
Τα υλικά που κόβονται
Βαθμός καρβιδίου | HRC του μύλου τελών | Υλικά που κόβονται |
10U | Hrc45-50 | Για την κοπή των υλικών κάτω από HRC35 |
12U | HRC55-58 | Για την κοπή των υλικών κάτω από HRC50 |
K40 | HRC60-62 | Για την κοπή των υλικών κάτω από HRC55 |
K44 | HRC65-70 | Για την κοπή των υλικών κάτω από HRC63 |
Αντίστοιχο επίστρωμα
Βαθμός καρβιδίου | HRC του μύλου τελών | Αντίστοιχο επίστρωμα |
10U | Hrc45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Νανο |
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
AlTiN | TiAlN | TiSlN | Νανο | |
Σκληρότητα (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Πάχος (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp οξείδωσης (°) | 900 | 800 | 1000 | 1200 |
Συντελεστής τριβής | 0,3 | 0,3 | 0,45 | 0,4 |
Χρώμα | Μαύρος | Βιολέτα | Χαλκός | Μπλε |
3. Επίστρωμα
Επίστρωμα |
Χρώμα |
Θερμοκρασία επιστρώματος |
Πάχος (um) |
HV |
Θερμοκρασία εφαρμογής |
Συντελεστής τριβής |
TiAlN |
Πορφυρός-γκρίζος | <600> | 3-5 | 3300 | 800 °C | 0,3 |
AlTiN | Μαύρος | <600> | 3-5 | 3500 | 900 °C | 0,3 |
TiSiN | Χαλκός | <600> | 3-5 | 3500 | 1500 °C | 0,4 |
Νανο | Μπλε | <600> | 3-5 | 3800 | 1200 °C | 0,4 |
CrN | Ασημένιος γκρίζος | <480> | 2-2.5 | 2500 | 700 °C | 0,3 |

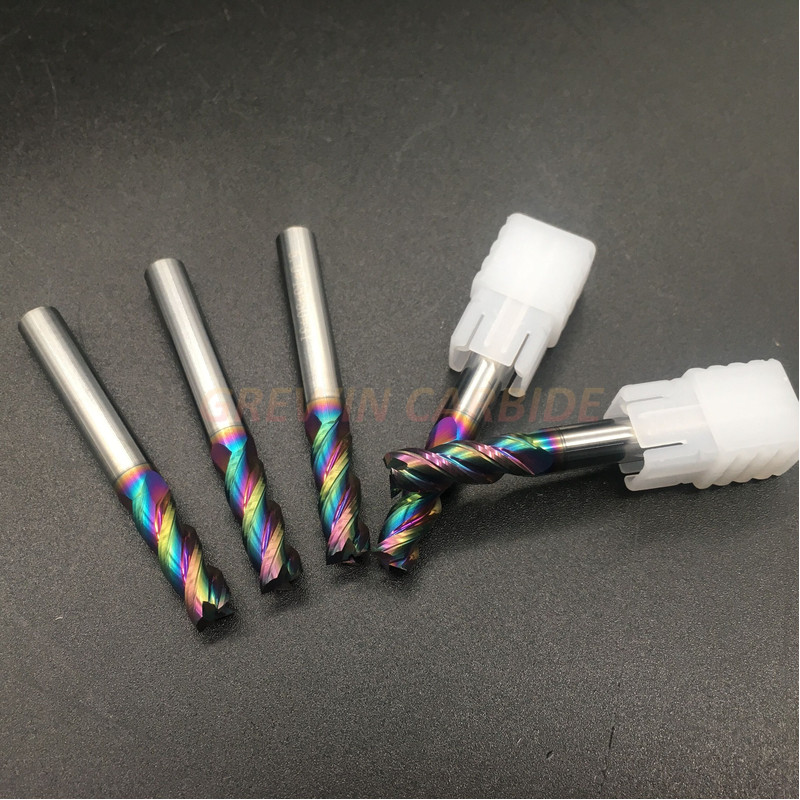

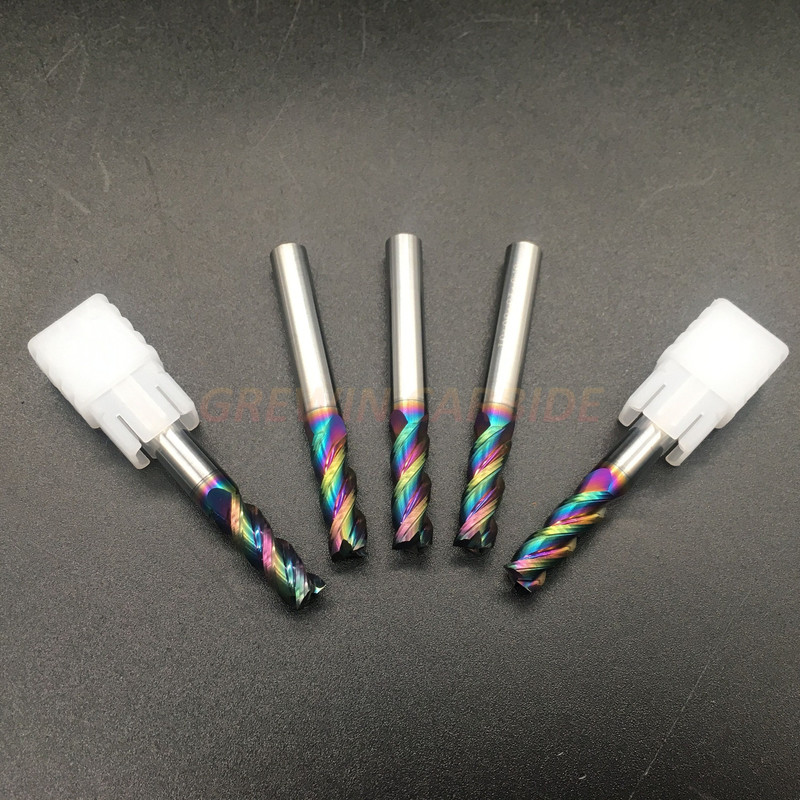

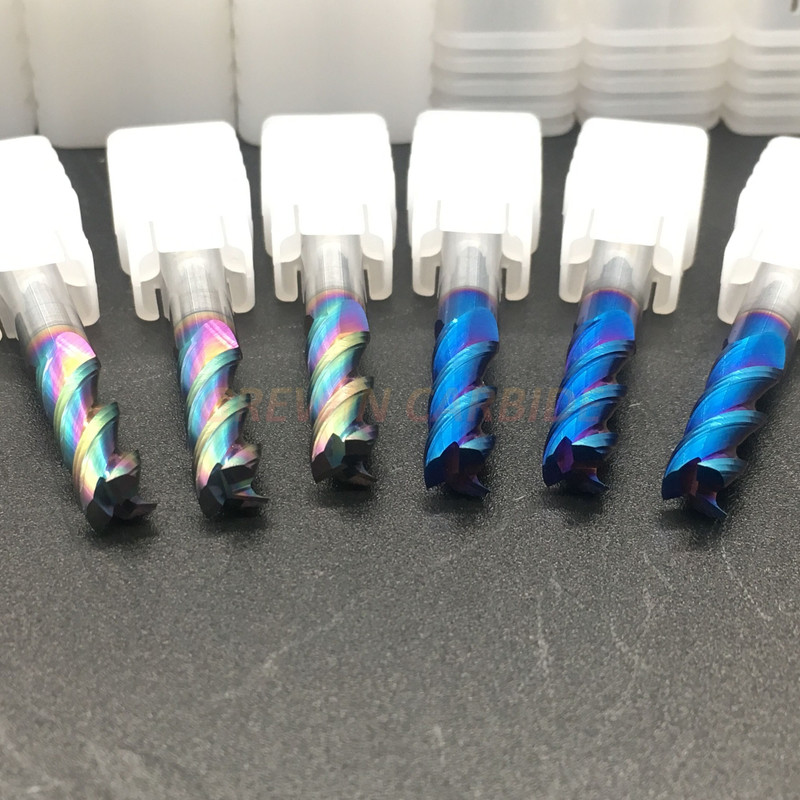

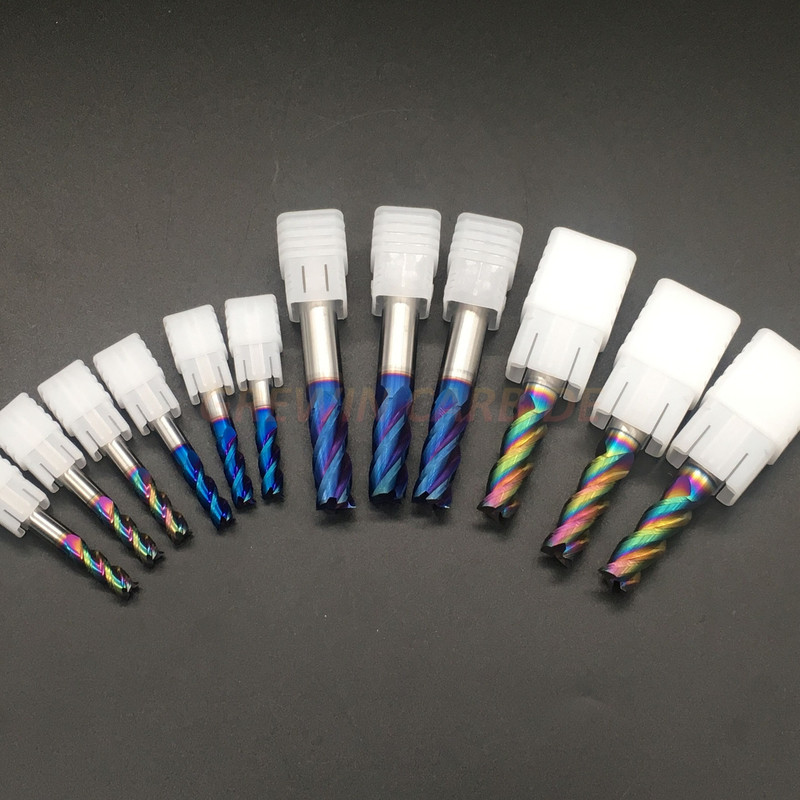

Το προϊόν παρουσιάζει:
