-Εισαγωγή των ράβδων καρβιδίου βολφραμίου-
Unground και αλεσμένη στερεά ράβδος καρβιδίου για την παραγωγή των κομματιών τρυπανιών, των μύλων τελών, του κόπτη, των reamers, του χαράζοντας μαχαιριού, της αντιδονητικής θήκης εργαλείων και άλλων προϊόντων.
Σύμφωνα με το διαφορετικό τομέα επεξεργασίας, όπως η επεξεργασία του κανονικού χάλυβα κραμάτων, του γκρίζου χυτοσιδήρου, του ανοξείδωτου και των ανθεκτικών στη θερμότητα υλικών κραμάτων λήξη και επεξεργασία του κράματος αργιλίου, κράμα τιτανίου η επεξεργασία του χάλυβα, κράμα αργιλίου, ράβδος καρβιδίου πρέπει να επιλέξει το διαφορετικό βαθμό, η σταθερότητα και η υψηλή τεχνολογία εξασφαλίζουν τον υψηλό - ποιότητα των προϊόντων μας. Με τις μοναδικές ιδιότητές της, η ράβδος καρβιδίου ευρέως χρησιμοποιώ στα αεροδιαστημικών, ηλεκτρονικών τμήματα μεγάλων σιδηροδρόμων, και μηχανήματα.
Προδιαγραφή βαθμού ράβδων καρβιδίου βολφραμίου
Βαθμός | Πυκνότητα (g/cm3) |
Σκληρότητα (HRA) |
T.R.S (MPA) | Μέγεθος σιταριού (μm) | Σύνθεση (%) |
Ίσος στο ISO |
YL10.2 | 14.4~14.6 | ≥92.2 | ≥4000 | 0.6~0.8 | 10% WC ΚΟΒΑΛΤΊΟΥ 90% | K30 |
YG6X | 14.85~15.0 | ≥92.0 | ≥1860 | 0.8~1.0 | 6% WC ΚΟΒΑΛΤΊΟΥ 94% | K10 |
YG15 | 14.0~14.1 | ≥85.0 | ≥2800 | 1.2~2.0 | 15% WC ΚΟΒΑΛΤΊΟΥ 85% | / |
YG10 | 14.5~14.6 | ≥85.5 | ≥2600 | 1.2~2.0 | 10% WC ΚΟΒΑΛΤΊΟΥ 90% | K20 |
YG8 | 14.65~14.85 | ≥89.5 | ≥2320 | 1.2~2.0 | 8% WC ΚΟΒΑΛΤΊΟΥ 92% | K20 |
YG6 | 14.85~15.05 | ≥90.0 | ≥2150 | 1.2~2.0 | 6% WC ΚΟΒΑΛΤΊΟΥ 94% | K10 |

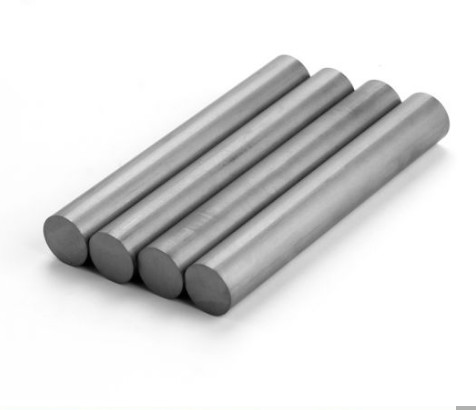

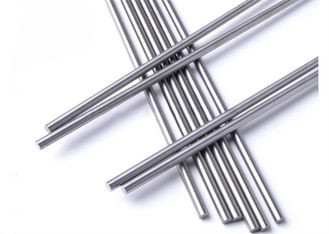

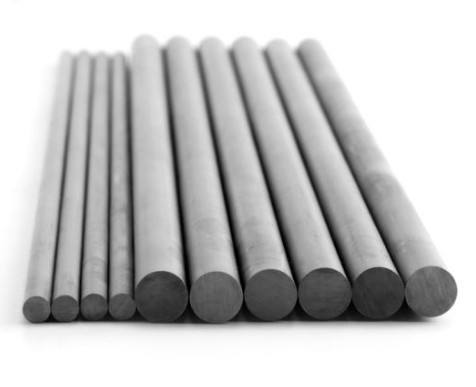

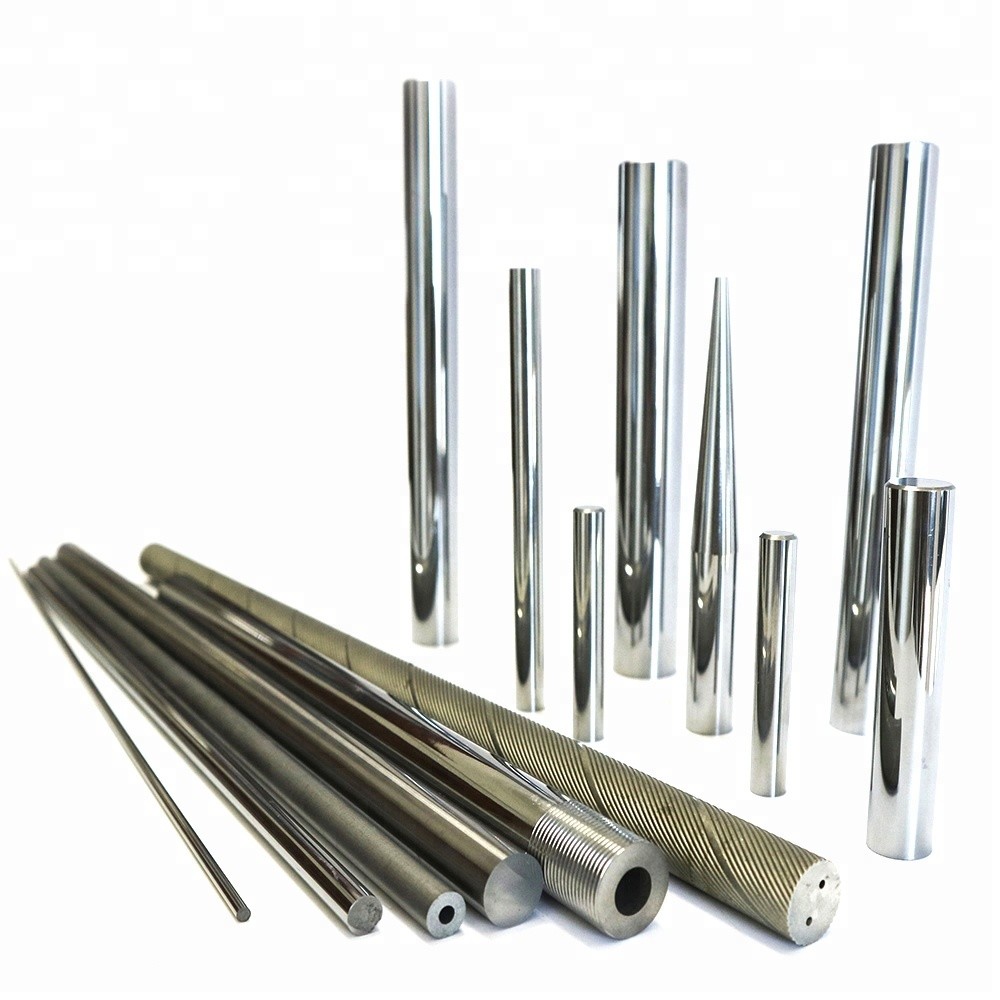

Εικόνες
Στερεές ράβδοι (μετρικά) 330mm
Unground | h6 |
Λ |
Tol. |
Unground | h6 |
Λ |
Tol. |
||
Δ | Tol. | Δ | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
Δύο ευθείες ράβδοι αγωγών ψυκτικού μέσου, μειωμένο TK
Unground | Έδαφος h6 |
TK |
Tol. |
Δ |
Tol. |
Λ |
α |
|
Δ |
Tol. |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/0.20 | 0,80 | ±0.15 |
330 |
0,15 |
7.3 | 7.0 | 1.5 | 0,80 | 0,15 | ||||
8.3 | 8.0 | 2.6 | 0/0.30 |
1.00 | 0,15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0,20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0,20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0,34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0,37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0,40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/0.40 | 2.00 | ±0.30 | 0,50 |
30° δύο ελικοειδείς αγωγοί ψυκτικού μέσου (τύπος αυτός-30°)
Unground | Έδαφος h6 |
Λ Tol. +5.0 |
TK |
Tol. |
Δ |
Tol. |
Πίσσα |
|
Δ | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0,80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
