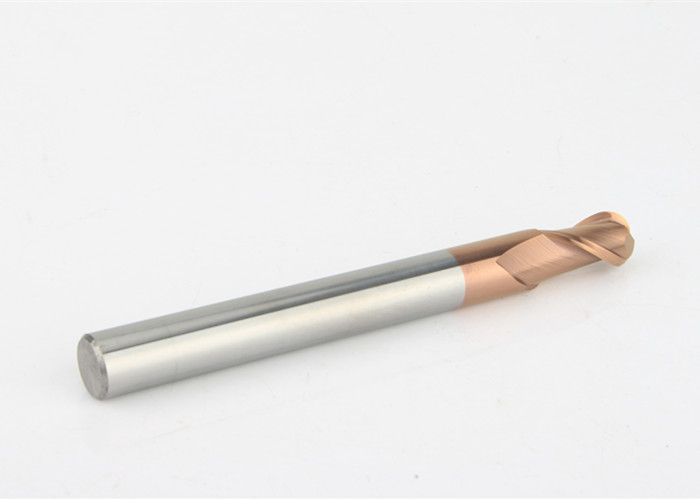

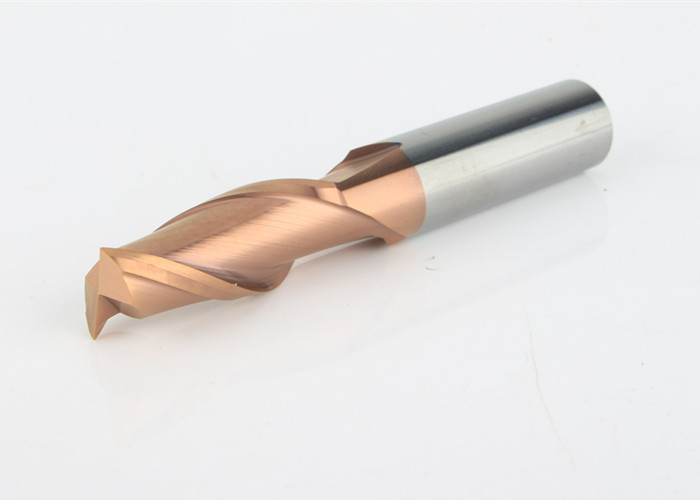

Το στερεό τέλος καρβιδίου αλέθει τα τσιμενταρισμένα εργαλεία άλεσης καρβιδίου βολφραμίου για τις μηχανές
1. Περιγραφή προϊόντων
Μέγεθος σιταριού: 0.4-0.6um
Κοβάλτιο: 10%, 12%
TRS: >3600 N/mm2
Σκληρότητα: HRA 91.8-92.5
Κομμάτι εργασίας: HRC45-50 HRC55-58 HRC60-62 HRC65-60
Γωνία ελίκων: 30°-60°
Dia της εξέχουσας θέσης: 0.2-0.9 χιλ. 1-20 χιλ.
Διάμετρος των ράβδων: 4-20 χιλ.
Μήκος: 50-100 χιλ.
Τέμνουσα μορφή: Επίπεδη, τετραγωνική, μύτη σφαιρών, ακτίνα γωνιών, μυτερό φλάουτο, κ.λπ.
Φλάουτα αριθ. : 1-7 φλάουτα
HRC45 | HRC55 | HRC60 | HRC65 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 3350N/mm2 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 4000N/mm2 |
Μέγεθος σιταριού: 0.5um Κοβάλτιο: 12% Κάμψης δύναμη: 4300N/mm2 |
Μέγεθος σιταριού: 0.4um Κοβάλτιο: 12.5% Κάμψης δύναμη: 4300N/mm2 |
2. Επίστρωμα
Επίστρωμα |
Χρώμα |
Θερμοκρασία επιστρώματος |
Πάχος (um) |
HV |
Θερμοκρασία εφαρμογής |
Συντελεστής τριβής |
TiAlN |
Πορφυρός-γκρίζος | <600> | 3-5 | 3300 | 800 °C | 0,3 |
AlTiN | Μαύρος | <600> | 3-5 | 3500 | 900 °C | 0,3 |
TiSiN | Χαλκός | <600> | 3-5 | 3500 | 1500 °C | 0,4 |
Νανο | Μπλε | <600> | 3-5 | 3800 | 1200 °C | 0,4 |
CrN | Ασημένιος γκρίζος | <480> | 2-2.5 | 2500 | 700 °C | 0,3 |
4. Περιγραφή προϊόντων
Μέγεθος σιταριού: 0.4-0.6um
Κοβάλτιο: 10%, 12%
TRS: >3600 N/mm2
Σκληρότητα: HRA 91.8-92.5
Κομμάτι εργασίας: HRC45-50 HRC55-58 HRC60-62 HRC65-60
Γωνία ελίκων: 30°-60°
Dia της εξέχουσας θέσης: 0.2-0.9 χιλ. 1-20 χιλ.
Διάμετρος των ράβδων: 4-20 χιλ.
Μήκος: 50-100 χιλ.
Τέμνουσα μορφή: Επίπεδη, τετραγωνική, μύτη σφαιρών, ακτίνα γωνιών, μυτερό φλάουτο, κ.λπ.
Φλάουτα αριθ. : 1-7 φλάουτα
HRC45 | HRC55 | HRC60 | HRC65 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 3350N/mm2 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 4000N/mm2 |
Μέγεθος σιταριού: 0.5um Κοβάλτιο: 12% Κάμψης δύναμη: 4300N/mm2 |
Μέγεθος σιταριού: 0.4um Κοβάλτιο: 12.5% Κάμψης δύναμη: 4300N/mm2 |
7.Standard μεγέθη
Διαμορφώστε το αριθ. | Dia φλαούτων (δ) | Τέμνον μήκος (λ) | Dia κνημών (δ) | Γενικό μήκος (L) |
1.0×2.5×4D×50L | 1.0 | 2.5 | 4 | 50 |
1.5×4×4D×50L | 1.5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2.0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2.5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3.0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3.5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4.5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5.0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5.5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6.0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6.5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7.0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7.5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8.0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8.5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9.0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9.5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10.0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10.5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11.0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11.5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12.0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13.0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14.0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15.0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16.0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17.0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18.0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19.0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20.0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25.0 | 40 | 25 | 100 |
