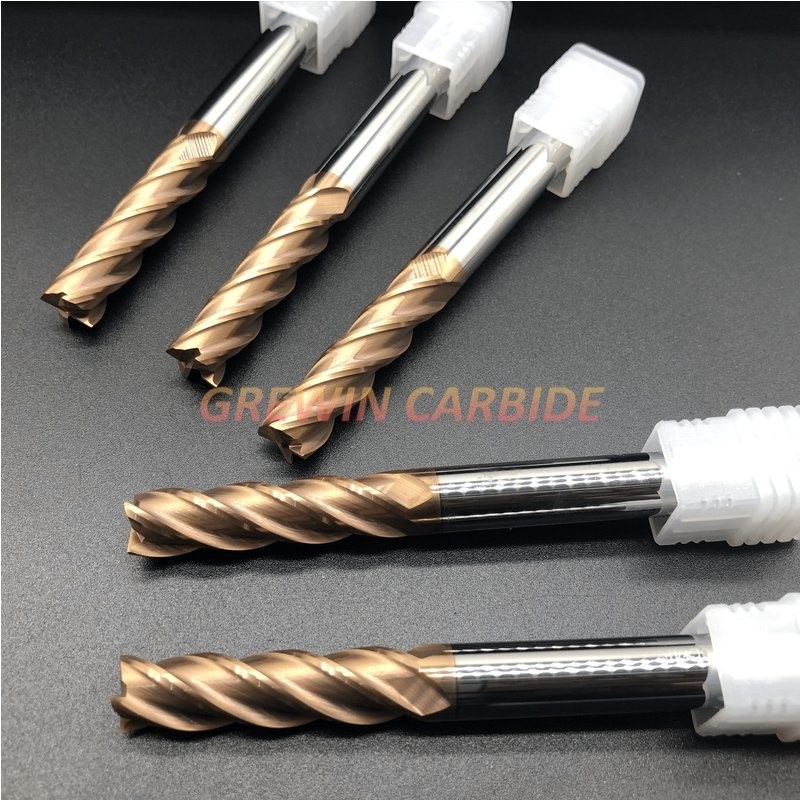

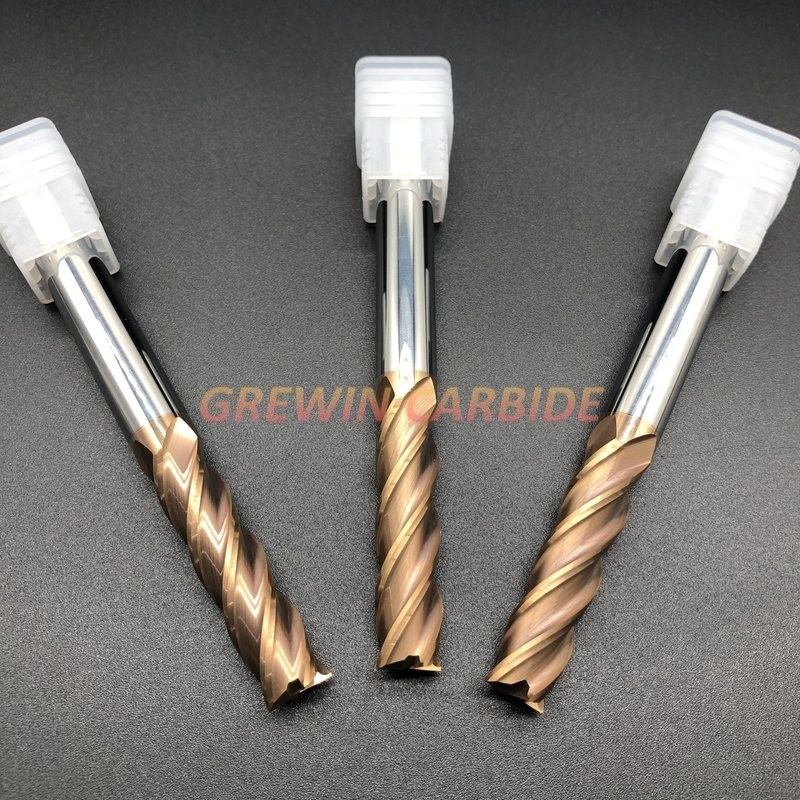

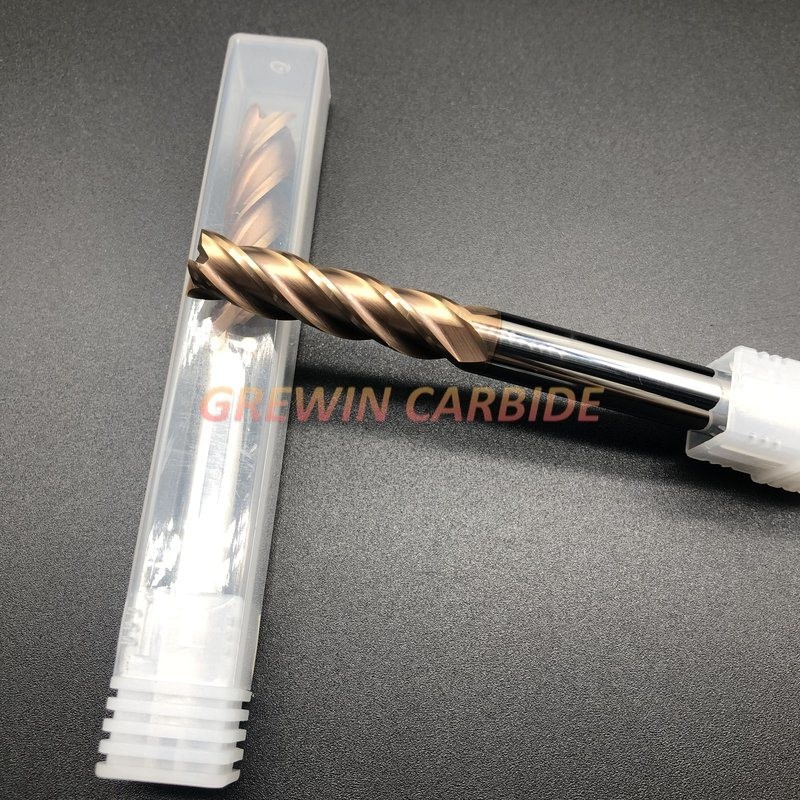

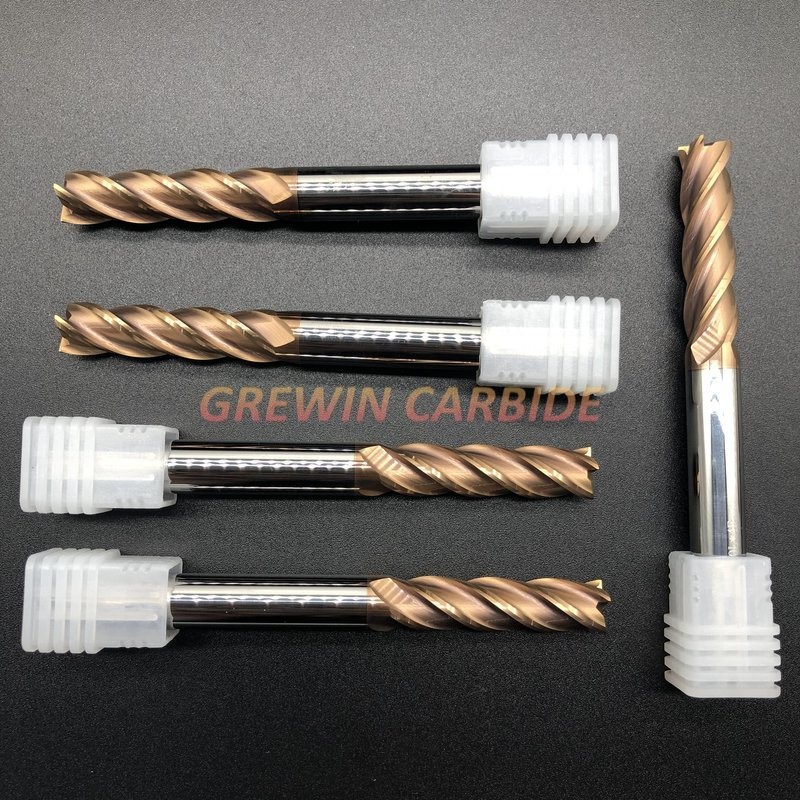

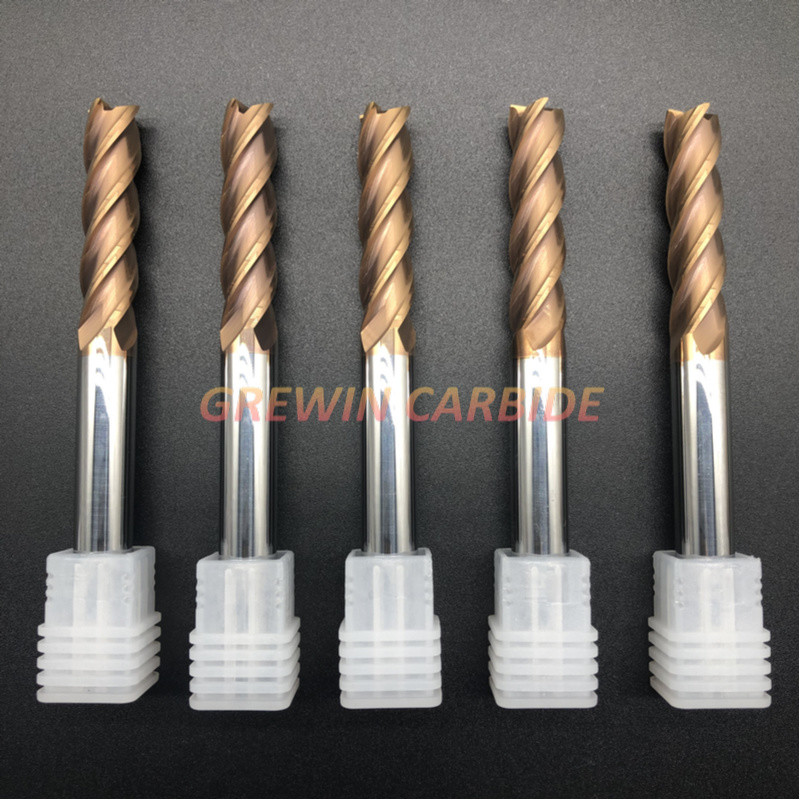

Καρβίδιο 2/4 βολφραμίου μύλος τελών επιστρώματος Tisin φλαούτων
1. Περιγραφή προϊόντων
Πρώτη ύλη σιταριού μικροϋπολογιστών
Μέγεθος σιταριού: 0.40.6μm
Κοβάλτιο 10%, 12%
TRS >3600 N/mm2
Σκληρότητα HRA 91.8-92.5
Κομμάτι hrc45-50 HRC55-60 HRC65 HRC68 εργασίας
Γωνία 30°-45 ° ελίκων
Διάμετρος της εξέχουσας θέσης 0.2-0.9 χιλ. 1-20 χιλ.
Διάμετρος των ράβδων 4-20 χιλ.
Μήκος 50-100 χιλ.
Επίπεδη, τετραγωνική, σφαιρών μύτη τέμνουσας μορφής, ακτίνα γωνιών, μυτερό φλάουτο, κ.λπ.
Φλάουτα Νο 1-7
HRC45 | HRC55 | HRC60 | HRC65 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 3350N/mm2 |
Μέγεθος σιταριού: 0.6um Κοβάλτιο: 10% Κάμψης δύναμη: 4000N/mm2 |
Μέγεθος σιταριού: 0.5um Κοβάλτιο: 12% Κάμψης δύναμη: 4300N/mm2 |
Μέγεθος σιταριού: 0.4um Κοβάλτιο: 12.5% Κάμψης δύναμη: 4300N/mm2 |
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
Βαθμός καρβιδίου | Τεχνικές λεπτομέρειες της ράβδου καρβιδίου βολφραμίου |
10U | Κοβάλτιο: 10% σπάνιο στοιχείο WC 89%: 1% HRA: 90.5°Grain μέγεθος: 0.75um |
12U | Κοβάλτιο: 12% σπάνιο στοιχείο WC 85%: 3% HRA: 92.5°Grain μέγεθος: 0.4um |
K40 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93°Grain μέγεθος: 0.4um |
K44 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93.5°Grain μέγεθος: 0.4um |
Τα υλικά που κόβονται
Βαθμός καρβιδίου | HRC του μύλου τελών | Υλικά που κόβονται |
10U | Hrc45-50 | Για την κοπή των υλικών κάτω από HRC35 |
12U | HRC55-58 | Για την κοπή των υλικών κάτω από HRC50 |
K40 | HRC60-62 | Για την κοπή των υλικών κάτω από HRC55 |
K44 | HRC65-70 | Για την κοπή των υλικών κάτω από HRC63 |
Αντίστοιχο επίστρωμα
Βαθμός καρβιδίου | HRC του μύλου τελών | Αντίστοιχο επίστρωμα |
10U | Hrc45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Νανο |
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
AlTiN | TiAlN | TiSlN | Νανο | |
Σκληρότητα (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Πάχος (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp οξείδωσης (°) | 900 | 800 | 1000 | 1200 |
Συντελεστής τριβής | 0,3 | 0,3 | 0,45 | 0,4 |
Χρώμα | Μαύρος | Βιολέτα | Χαλκός | Μπλε |
