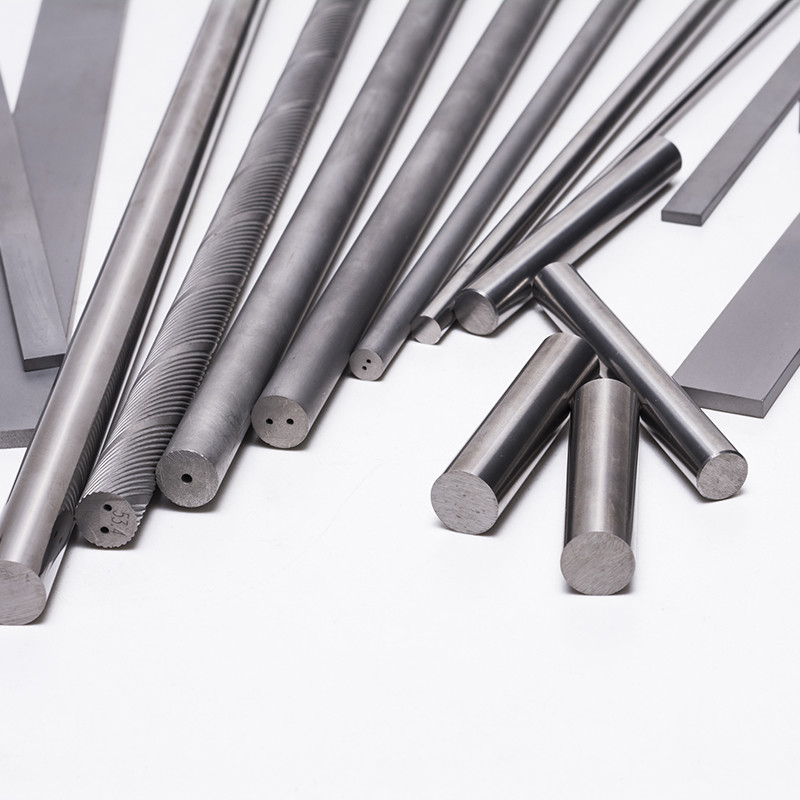

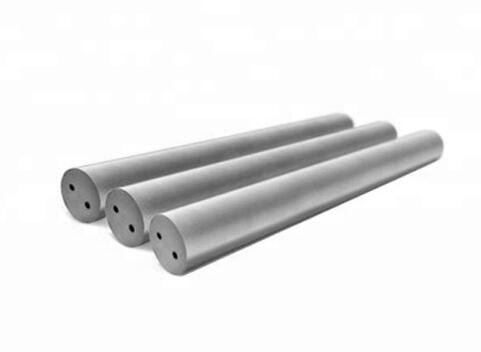

Έδαφος και Unground τσιμενταρισμένες ράβδοι καρβιδίου με δύο ευθείες τρύπες ψυκτικού μέσου
Βαθμός
Βαθμός | Σειρά του ISO | Κοβάλτιο % | Πυκνότητα g/cm3 |
Σκληρότητα HRA |
TRS N/mm2 |
YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
YL10.2 | K30 | 10 | 14.50 | 91.8 | 2400 |
YG13X | K30-K40 | 13 | 14.30 | 89.5 | 2600 |
YG15 | K40 | 15 | 14.00 | 87.5 | 2800 |
Μέγεθος
Unground |
Έδαφος h6 |
TK |
Tol. |
δ |
Tol. |
Λ |
α |
|
Δ |
Tol. |
|||||||
6.3 |
+0.3/0 |
6.0 | 1.5 | 0/0.20 | 0,80 |
±0.15 |
330 |
0,15 |
7.3 | 7.0 | 1.5 | 0,80 | 0,15 | ||||
8.3 | 8.0 | 2.6 |
0/0.30 |
1.00 | 0,15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0,20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0,20 | ||||
11.3 |
+0.4/0 |
11.0 | 3.5 | 1.20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0,34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0,37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1.50 |
±0.20 |
0,40 | |||
17.3 |
+0.5/0 |
17.0 | 6.2 | 2.00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/0.40 | 2.00 | ±0.30 | 0,50 |
