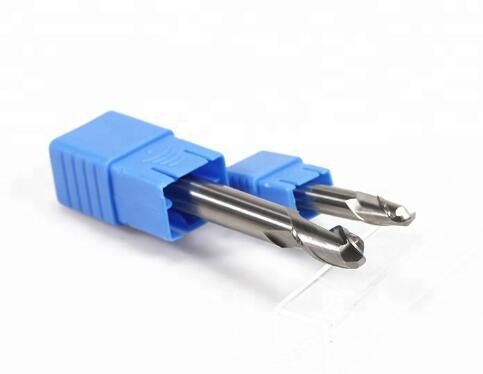

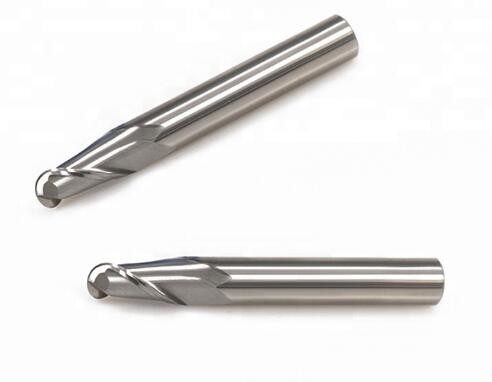

Αλιεία του τέμνοντος εργαλείου αλουμινίου μύτης σφαιρών καρβιδίου τόρνου για τη μηχανή άλεσης
Χαρακτηριστικά γνωρίσματα:
Επιτρέπει την τέλεια εκτέλεση της εργασίας
Χαρακτηρισμός του κέντρου που κόβει τα ευθέα φλάουτα
Αυτοί οι μύλοι τελών μύτης σφαιρών είναι κατάλληλοι για τις εφαρμογές άλεσης αυλακώσεων και μορφής
Εργαλεία και δομικό υλικό που σχεδιάζονται ειδικά για HSC
Μπορέστε να προσφερθείτε με τις διαφορετικές διαμέτρους κοπής & κνημών
Επίσης χαρακτηρίζοντας τα διαφορετικά μήκη φλαούτων και τα γενικά μήκη
Εφαρμογές:
Για την άλεση του χυτοσιδήρου
Ελατός χυτοσίδηρος
Χάλυβας & ρίψη χάλυβα
Πυρίμαχος χάλυβας
Πλαστικά στην κατασκευή σχεδίου & σχεδιαγράμματος
α, υλικό: καρβίδιο βολφραμίου
β, TRS: >3600 N/mm2
γ, HRA: 91.8-92.4, HRC: 45/55/60/65
δ, μέγεθος σιταριού: 0.20.6μm
ε, γωνία ελίκων: 30°-45 °
Διάμετρος της εξέχουσας θέσης: 0.20.9mm 120mm
Μέγεθος: Διάμετρος 1.0mm20mm τυποποιημένη και μεταβλητή.
Τέμνουσα μορφή: Τετράγωνο, μύτη σφαιρών, ακτίνα γωνιών, μυτερό φλάουτο, κ.λπ.
Τύπος φλαούτου: 2/3/4
Άλλα προϊόντα
Τρυπάνια, γλύφανο, θήκες εργαλείων, collet του ER, τρυπώντας κόπτες, ένθετα καρβιδίου, κεφάλια κοπτών, κ.λπ.
Εφαρμογή και χρήση
Κατάλληλος για το χαλκό, το χυτοσίδηρο, το χάλυβα άνθρακα, το χάλυβα εργαλείων, το χάλυβα φορμών, το χάλυβα κύβων, το ανοξείδωτο, το πλαστικό, Arcylic, το χάλυβα κραμάτων αργιλίου, το μη σιδηρούχο κράμα κ.λπ.
Έξοχο επίστρωμα:
Στοιχείο | AlTiN | TiAiN | TiSiN | nAcO |
Σκληρότητα (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Πάχος (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp οξείδωσης (°) | 900 | 800 | 1000 | 1200 |
Τριβή | 0,3 | 0,3 | 0,45 | 0,4 |
Χρώμα | Μαύρος | Βιολέτα | Χαλκός | Μπλε |
Dia φλαούτων | μήκος φλαούτων | γενικό μήκος | dia κνημών |
R0.25 | 1.5 | 50 | Φ4 |
R0.5 | 2 | 50 | Φ4 |
R0.75 | 3 | 50 | Φ4 |
R1 | 4 | 50 | Φ4 |
R1.25 | 5 | 50 | Φ4 |
R1.5 | 6 | 50 | Φ3 |
R2 | 8 | 50 | Φ4 |
R2.5 | 10 | 50 | Φ5 |
R3 | 12 | 50 | Φ6 |
R4 | 16 | 60 | Φ8 |
R5 | 20 | 75 | Φ10 |
R6 | 24 | 75 | Φ12 |
R7 | 28 | 100 | Φ14 |
R8 | 32 | 100 | Φ16 |
R10 | 40 | 100 | Φ20 |
R1 | 4 | 100 | Φ4 |
R1.5 | 6 | 100 | Φ4 |
R2 | 8 | 100 | Φ4 |
R2.5 | 10 | 100 | Φ6 |
R3 | 12 | 100 | Φ6 |
R4 | 16 | 100 | Φ8 |
R5 | 20 | 100 | Φ10 |
R6 | 24 | 100 | Φ12 |
R8 | 32 | 100 | Φ16 |
R3 | 12 | 150 | Φ6 |
R4 | 16 | 150 | Φ8 |
R5 | 20 | 150 | Φ10 |
R6 | 24 | 150 | Φ12 |
R8 | 32 | 150 | Φ16 |
