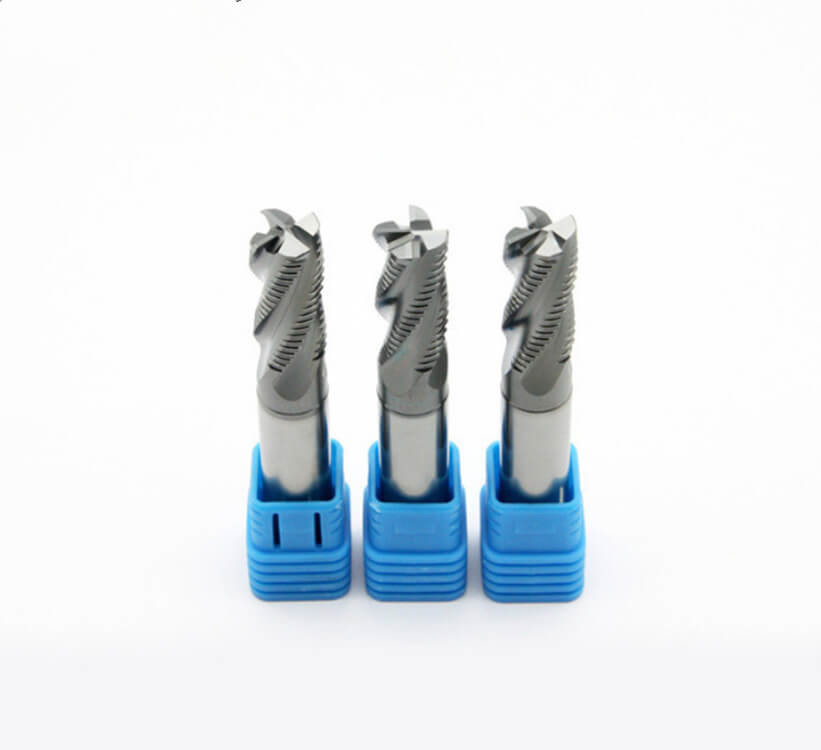

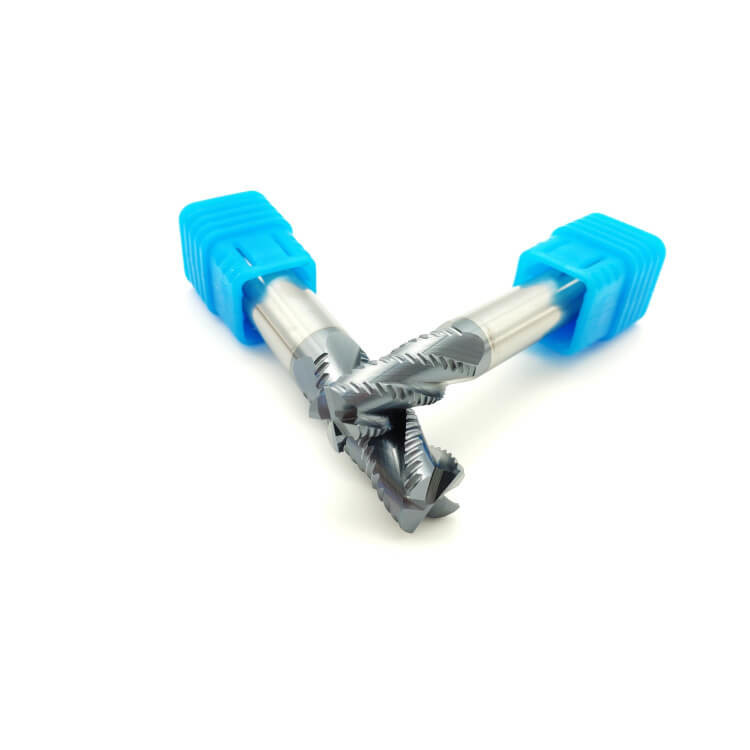

Τελών χοντροδουλέματος καρβίδιο μύλων/βολφραμίου 2/4/6 στερεό καρβιδίου φλαούτων endmills με το επίστρωμα
Πρώτη ύλη σιταριού μικροϋπολογιστών
Μέγεθος σιταριού: 0.40.6μm
Κοβάλτιο 10%, 12%
TRS >3600 N/mm2
Σκληρότητα: HRA 91.8-92.5
Οργή HRC: HRC45-50 HRC55-60 HRC65 HRC68
Γωνία ελίκων: 30°-45 °
Διάμετρος των ράβδων: 4-20 χιλ.
Μήκος: 50-150 χιλ., που προσαρμόζονται
Τέμνουσα μορφή: Χοντροδούλεμα
Φλάουτα αριθ.: 2/4/6
Χρησιμοποιημένος για τον τέμνοντα χάλυβα άνθρακα, το χάλυβα εργαλείων, το χάλυβα φορμών, το ανοξείδωτο, το κράμα τιτανίου, το χαλκό, το χυτοσίδηρο και το αλουμίνιο, κ.λπ.
Αλέθοντας εξοπλισμός: , ANCA, ROLLOMATIC
Εξοπλισμός δοκιμής: ZOLLER
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
Βαθμός καρβιδίου | Τεχνικές λεπτομέρειες της ράβδου καρβιδίου βολφραμίου |
10U | Κοβάλτιο: 10% σπάνιο στοιχείο WC 89%: 1% HRA: 90.5°Grain μέγεθος: 0.75um |
12U | Κοβάλτιο: 12% σπάνιο στοιχείο WC 85%: 3% HRA: 92.5°Grain μέγεθος: 0.4um |
K40 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93°Grain μέγεθος: 0.4um |
K44 | Κοβάλτιο: 12% σπάνιο στοιχείο WC 84%: 4% HRA: 93.5°Grain μέγεθος: 0.4um |
Τα υλικά που κόβονται
Βαθμός καρβιδίου | HRC του μύλου τελών | Υλικά που κόβονται |
10U | Hrc45-50 | Για την κοπή των υλικών κάτω από HRC35 |
12U | HRC55-58 | Για την κοπή των υλικών κάτω από HRC50 |
K40 | HRC60-62 | Για την κοπή των υλικών κάτω από HRC55 |
K44 | HRC65-70 | Για την κοπή των υλικών κάτω από HRC63 |
Αντίστοιχο επίστρωμα
Βαθμός καρβιδίου | HRC του μύλου τελών | Αντίστοιχο επίστρωμα |
10U | Hrc45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Νανο |
Εισαγωγή των υλικών καρβιδίου του μύλου τελών
AlTiN | TiAlN | TiSlN | Νανο | |
Σκληρότητα (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Πάχος (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp οξείδωσης (°) | 900 | 800 | 1000 | 1200 |
Συντελεστής τριβής | 0,3 | 0,3 | 0,45 | 0,4 |
Χρώμα | Μαύρος | Βιολέτα | Χαλκός | Μπλε |
επίπεδος μύλος τελών 4 φλαούτων
Επιλογή HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Επιλογή επιστρώματος: AITiN, AICrSiN, AITiCrSIN, TiSiN, naco-ΜΠΛΕ
Υλικά που κόβονται: αρχικός χάλυβας, χυτοσίδηρος, αργίλιο, χαλκός, γραφίτης, πλαστικά,
Το τιτάνιο, κράμα, σκληραίνει το χάλυβα, το ανοξείδωτο, HSS κ.λπ.
περισσότερα μεγέθη διαθέσιμα για το αργίλιο τελειώνουν τους μύλους:
Κωδικοποιήστε το αριθ.
|
Diamter δ |
Τέμνον μήκος λ |
Συνολικό μήκος Λ |
Κνήμη Δ |
Φλάουτα Ζ |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
